音響是一種玄學，更是一種信仰，但其實連接音響設備的線材更加“玄幻”，而一根完整的線材是由接插頭和線組成的。一套音響設備不論是專業級還是民用級，都需要各種音響線材連接方可使用，下麵對常用的插頭和線材進行一些介紹。

1、常用音視頻設備的連接插頭

    在一個音視頻工程中設備的輸出、輸入信號種類可分為音頻信號和視頻信號(本次隻作簡單介紹);音頻信號根據阻抗的不同大致可分為平衡信號和非平衡信號(音源設備如DVD 播放機 / 卡座 / CD播放機及的輸出多為非平衡信號)。因此，連接插頭也有平衡和非平衡之分，平衡插頭為三芯結構，非平衡插頭為二芯結構。音頻插頭中還有一種功放與音箱連接用的專用插頭，這種插頭常見的為四芯結構(也有二芯、八芯)又因為是瑞士NEUTRIK(紐垂克)公司發明，因此又稱“NEUTRIK(紐垂克)插頭”或“四芯(二芯、八芯)音箱插頭”。

1.1、 常用的平衡信號插頭：

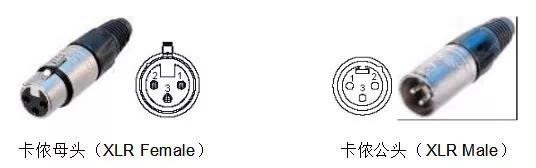

A、 卡儂插頭(XLR)：

   卡儂頭分為卡儂公頭(XLR Male)和卡儂母頭(XLR Female)。卡儂頭公、母的辨別很簡單，帶“針”的為“公頭”，帶“孔”的為“母頭”。很多音響設備的輸入、輸出端口為卡儂接口，同樣帶“針”的接口為“公座”，帶“孔”的接口為“母座”。

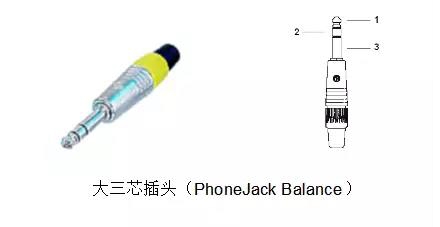

B、 大三芯插頭或6.3mm三芯插頭(phonesJack Balance)：

1.2、 常用的非平衡信號插頭：

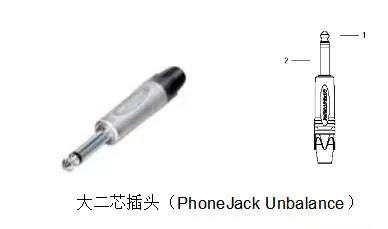

A、 大二芯插頭(phonesJack Unbalance )

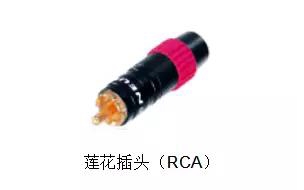

B、 蓮花插頭(RCA)

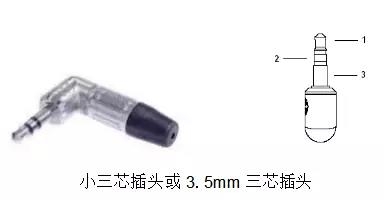

C、 小三芯插頭或3.5mm三芯插頭

   小三芯插頭外觀與大三芯插頭類似隻是體積要比大三芯小。小三芯插頭為三芯，前麵說過三芯為平衡信號插頭，但在通常的音響工程（www.cnjutai.com）中小三芯插頭多用於電腦及便攜式音源(便攜CD / MP3等)的音頻信號輸出用，因此將小三芯插頭歸入非平衡信號插頭之列。

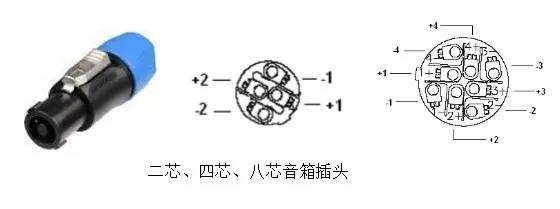

1.3、 Neutrik(紐垂克)音箱插頭(Speakon)：

   Neutrik插頭常用的為四芯的，也二芯、八芯音箱插頭，他們外觀基本相同，隻有尺寸大小的差異。通常情況下音箱的接口為四芯插頭，如是八芯插頭音箱後部會有標注;功放的輸出端口為四芯插頭。

1.4、 常用的視頻連接插頭：

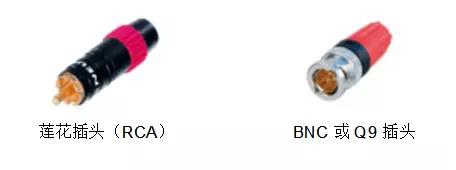

   蓮花插頭在視頻係統中主要是模擬視頻信號的輸出、輸入之用，如DVD機視頻(圖像)輸出/小型投影機的視頻(圖像)輸入;BNC或Q9插頭主要使用在模擬視頻的輸出、輸入，如部分視頻矩陣的輸入、輸出 / 大型投影機的視頻輸入(分量視頻)/ 專業監視器的視頻輸入。蓮花插頭和BNC插頭在視頻係統中的作用是相同的隻是接口形式不同。

   視頻連接插頭中還用一種電腦視頻信號用的VGA插頭。接口形狀為梯形15針，分公、母插頭，公頭為帶針，木頭為帶孔。實物請參照電腦主機及顯示器連接線插頭。

2、 常用的音頻線材

   音頻線材有話筒線(音頻連接線)、音頻信號纜和音箱線：

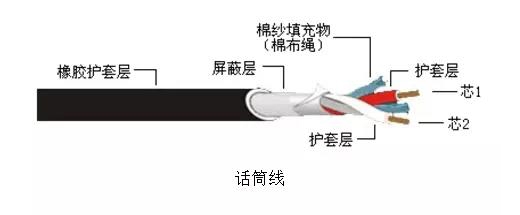

A、 話筒線

   話筒線為二芯帶屏蔽(按嚴格要求應芯及屏蔽應為無氧銅材質)，每芯為若幹細銅絲的結構。通常由兩芯、每芯的護套層、抗拉棉紗填充物、屏蔽層及外層橡膠護套層組成。話筒線外部橡膠護套層通常為黑色，也有紅、黃、藍、綠等不同顏色。屏蔽層分為纏繞和編製兩種，纏繞為屏蔽層纏繞在兩芯及棉紗填充物外部，編製為屏蔽層按照“網狀”結構纏繞在兩芯及棉紗填充物外部。編製屏蔽話筒線比纏繞屏蔽話筒線從物理角度來講抗幹擾能力要好同時價格也稍貴一些。話筒線也可作設備之間的連接，但成本較高建議連接設備時使用音頻連接線。

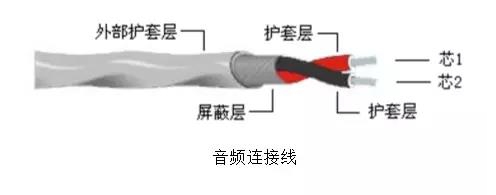

B、 音頻連接線

   音頻連接線同樣是二芯帶屏蔽結構與話筒線類似。兩個芯和屏蔽層為銅質鍍錫外觀為銀白色。音頻連接線無棉紗填充物抗拉強度差所以很少用於話筒的連接，在特殊情況下可作短距離臨時連接話筒用。通常在音頻工程中機櫃內部的設備連接采用音頻連接線，因為音頻連接線比話筒線細一些方便機櫃內部線材的捆紮，捆紮後比較漂亮且成本比話筒線低。

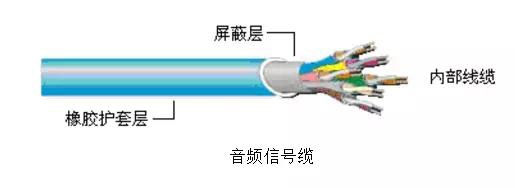

C、 音頻信號纜

   音響設備音頻信號纜其實就是若幹根音頻連接線組合在一根纜線中。因內部音頻連接線的數量不同所以有4、8、12、24等路數之分。音頻信號纜的重量較大，通常纜的內部有一根鋼絲來增加抗拉強度。音頻信號纜多用於現場演出中周邊設備與功放的信號傳輸連接，音響工程中控製室至舞台的信號連接。

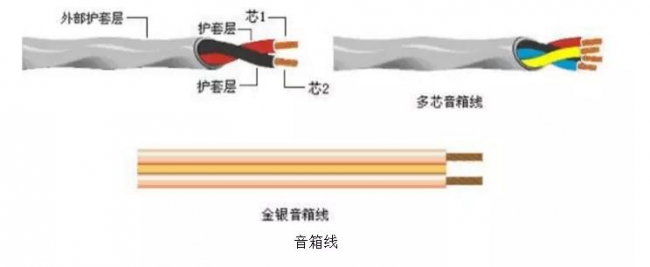

D、 音箱線

   音箱線從外觀來說有護套音箱線、金銀線之分，護套線根據外層護套和使用場合的不同又有橡套音箱線和塑套音箱（www.cnjutai.com）線等;金銀音箱線通常為透明或半透明護套包裹金色和音色的銅質線芯因此俗稱“金銀線”，也有兩根芯為同色的但在一根芯的外層護套上通常印有文字以便對兩根芯進行區分。總之，音響設備音箱線最基本為兩根各自帶有護套的銅質線材。音箱線根據使用要求的不同還有多芯的音箱線如四芯音箱線。音箱線還有截麵積的不同，也就是銅芯粗細不同，如1平方、2平方、4平方等。截麵積越大的音箱線傳輸信號時功率損失越小。
